aTick - получайте показания счетчиков сразу на телефон
Вам больше не нужно возиться со скрытыми люками в ванной или котельной, искать пыльные счетчики и записывать показания для подачи провайдеру коммунальных услуг.
При ремонте или строительстве нет необходимости выводить приборы учета на видное или удобное место и портить дизайн ванной.
Компактное современное устройство aTick считывает и хранит показания импульсных счетчиков ресурсов: воды, электричества и пр. Ваш смартфон в любой момент получит актуальные значения по беспроводному интерфейсу Bluetooth.
Достаточно приблизится к месту размещения счетчиков со своим смартфоном и мобильное приложение aTick считает текущие показания и запомнит их. Позже, в любой удобный момент, даже находясь в далеко от счетчиков, вы можете открыть приложение и посмотреть сохраненные значения и дату их актуальности.
Мобильное приложение aTick также позволяет "поделиться" показаниями и вы можете отправить. значения на любой email адрес или через SMS, Whatsapp и т.д..
Галлерея
Возможности
Простота подключения
Конструкция и компактные размеры устройства aTick, позволяют подключить его к паре импульсных счетчиков без особых усилий или специальных знаний. Не требуется использование специальных инструментов или проведение шумных грязных работ.
Безопасность
aTick не требует подключения к сети Интернет или WiFi. Устройство работает автономно, самостоятельно накапливает значения импульсных счетчиков, и использует Bluetooth LE только для передачи накопленной информации и только на ваш телефон когда он рядом.
Экономичность
aTick не требует внешнего электропитания и может проработать автономно от пары элементов AAA несколько лет.
Мобильное приложение
Бесплатное мобильное приложение aTick не содержит
рекламы или скрытых платежей. Приложение предоставляет функционал для получения, хранения,
анализа и передачи показаний счетчиков и настройки устройства aTick.
Также есть интеграция для Home Assistant.
Купить aTick за 1999 рублей
Вы можете приобрести aTick сейчас, оплатив покупку любым удобным вам и безопасным способом.
Приложение aTick
Бесплатное полнофункциональное приложение позволяет управлять устройством aTick с любого удобного вам мобильного устройства или популярной платформы.Вот основные возможности приложения
- Простой поиск и подключение к устройству

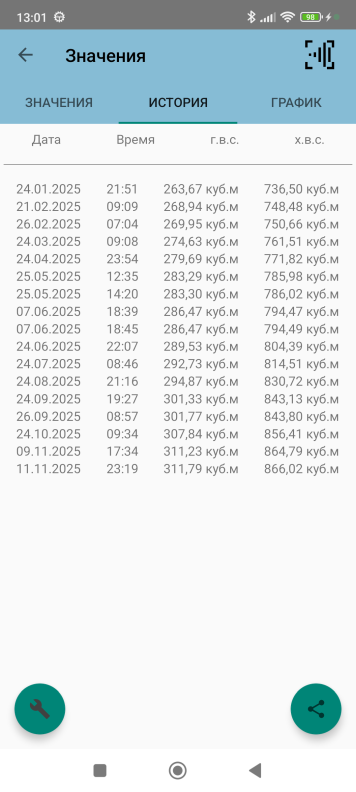

- Получение актуальных значений и хранение истории этих изменений
- Изменение текущих значений счетчика - для инициализации начальных показаний
- Поддержка несколько устройств
- Смена PIN кода и изменения других параметров aTick
- Возможности поделиться значениями счетчика по telegram, whatsapp, sms, email и т.д.
- Копирование любых полей в системный буфер обмена
- Без рекламы, без монетизации
Вы можете установить приложение через официальный стор нужной платформы. Также мы публикуем свежие версии приложения aTick для альтернативной установки в разделе [ Файлы ]
Проблемы и решения
Счетчик с импульсным выходом имеет кабель из 2-х проводов.
- Убедитесь, что концы этих двух проводов свободны от изоляции на длину 7-10мм.
- аТик имеет два канала А и В и подписи на корпусе с номерами контактов 1,2,3 и 4.
- Для подключения к каналу А нужно использовать контакты 1 и 2.
- Для подключения к каналу В нужно использовать контакты 3 и 4.
- Полярность не имеет значения.
- Нужно нажать на фиксатор, завести свободный от изоляции провод и отпустить фиксатор. Убедитесь, что вы не завели провод слишком глубоко, не прижали изоляцию и, что провод надежно держится.
- Если есть возможность, то провода, которые идут от счетчика лучше укоротить, чтобы минимизировать помехи и наводки.
Нужно понимать, что для экономии энергии, aTick довольно "медленный" для установки связи.
Он имеет пониженную мощность сигнала и низкую частоту отправки информации в эфир.
Поэтому в худших случаях процесс соединения с ним может занять несколько десятков секунд.
Также зависит от расстояния между модулем и смартфоном и количества и мощности других сигналов, которые могут забивать эфир (другие блютус устройства или вайфай).
Попробуйте следующие шаги:
Попробуйте следующие шаги:
- Перезагрузите смартфон. Это на некоторых Андроидах помогает оживить блютус.
- Убедитесь, что у вас самая свежая версия прошивки телефона. Бывает, что после обновления системы все работает хорошо.
- Убедитесь, что у вас самая свежая версия приложения. Лучше взять с нашего сайта.
- Полное удаление приложения - удаляет все настройки и внутренние данные. Удалите и установите приложение заново.
- Возможно приложению не хватает прав. Нужно в настройках системы найти пункт "Приложения"-aTick и там найти пункт "Разрешения" и дать права на все, что приложение запрашивает. Обычно при первом запуске и при каждом запросе прав нужно выбрать верхний (первый) пункт.
- При запросе точности геолокации нужно выбрать "Точное положение".
- Возможно у вас установлено приложение Family Link или что-то подобное для родительского или корпоротивного контроля. Оно может ограничивать права, даже если вы кликнули "разрешить". Вам нужно связаться с админом Family Link и попросить у него права.
- В пунктах меню приложения aTick есть проверка на совместимость с Bluetooth BLE. Проверьте свой телефон.
- Проверьте модуль однократным нажатием на кнопку #. aTick должен ответить двойной вспышкой.
- Попробуйте поменять фильтры отображаемого списка - это иконка три горизонтальных черточки разной длины справа-верху. Там выберите показывать "Скрытые" и "Неизвестные"
- Возможно вы случайно выбрали "скрыть" в параметрах устройства и теперь оно игнорируется - предыдущий пункт должен помочь.
Модуль aTick не поддерживает WiFi соединение.
Модуль использует беспроводной интерфейс Bluetooth BLE (4.2 и выше).
Это позволяет устройству работать длительное время от батареек.
В мобильном приложении aTick есть возможность проверить, поддерживает ли ваш телефон нужную версию интерфейса Bluetooth.
Так не будет работать. Нельзя подключать счетчик воды к модулю aTick и, параллельно, к другому электронному устройству. В худшем случае это приведет к повреждению модуля.
Такой счетчик нельзя подключать к модулю aTick. Ваш счетчик сильно умный, он сам считает импульсы и накопленные значения нужно считывать по специальному протоколу (modbus или что-то подобное). Вам нужен какой-то ПЛК с поддержкой такого интерфейса или специальный контроллер от производителя счетчика.
Если проблема остается, свяжитесь с нами по почте info@deembot.com мы поможем или вернем деньги.
Общие вопросы
Наша логика была следующая:
- Городить в ванной или кухне скрытые люки и открывать их, не всегда удобно ради взятия показаний. Особенно в квартире. Если у вас свой дом с просторной котельной, то конечно это другое дело.
- Выводить на видное место сам счетчик посреди красиво обшитой гвл и плиткой ванны или кухни - тоже может не всем понравиться.
- Кому-то возможно не захочется тратиться на полноценный "умный дом". Для этого нужно много продумать, предусмотреть прокладку проводов для питания и сигналов и пр. Обычно это будет делать технарь или тот у кого достаточно денег чтобы нанять кого-то. Нам хотелось сделать удобно и доступно и не специалистам.
- Хотелось просто иметь возможность приблизившись на 3-4 метра получить на телефон показания. На телефоне их можно хранить и видеть без контакта со счетчиком и, когда удобно, отправить провайдеру.
Модуль aTick рассчитан на работу с импульсными счетчиками типа геркон и намур. Подробнее об этих типах смотрите отдельные вопросы ниже.
Каждый импульс это увеличение показаний счетчика на фиксированную величину. Для России это обычно 0.01 куб.метра (10 литров), но в приложении вы можете указать любую величину для импульса.
Каждый импульс это увеличение показаний счетчика на фиксированную величину. Для России это обычно 0.01 куб.метра (10 литров), но в приложении вы можете указать любую величину для импульса.
Модуль aTick содержит актуальную информацию в любой момент времени и предоставит ее когда вы подключаетесь к нему через приложение.
Нет, Интернет не нужен. Мы не используем никакие веб-сервисы или "облака". Вы никак не зависите от нас или какой-то другой IT инфраструктуры после покупки модуля и установки приложения. У вас все будет работать без нас и без Интернетов.
Модуль aTick фильтрует случайные импульсные помехи. На наших испытаниях в течени года модуль не имел отличий в своих показаниях с циферблатом счетчика.
Модуль aTick спроектирован так, чтобы максимально экономить заряд своих элементов питания ААА. Время работы от одного комплекта зависит от нескольких факторов:
В наших тестовых образцах при использовании в обычной квартире и расходе воды на семью из 3-5-ти человек модуль работал без замены батареек не меньше 18 месяцев.
- Типа счетчика.
- Интенсивности поступающих импульсов (расход).
- Случайный фактор текущего длительного состояния счетчика. При замкнутых импульсных контактах энергопотребление aTick немного больше и это уменьшит время работы.
- Качество, дата изготовления и емкость используемых элементов питания ААА. Понятно, что от батареек емкостью 1000мА*ч модуль будет работать в 2 раза дольше чем от элементов емкостью 500мА*ч.
В наших тестовых образцах при использовании в обычной квартире и расходе воды на семью из 3-5-ти человек модуль работал без замены батареек не меньше 18 месяцев.
Да, модуль и приложение предоставляют информацию о текущем заряде батарей. В "старых" версия модуля aTick, проданных до 01-Июля-2024, нет контроля заряда батарей.
Нет. Модуль aTick хранит данные во флеш памяти и накопленные показания не потеряются.
Другое дело, что при разряде элементов питания модуль перестанет считать новые импульсы со счетчиков.
У нас два варианта документации и языка для приложения для RU и EN. Если в тираже документации или в приложении ошибка и мы ее исправим.
Идея, схема, разводка печатной платы (ПП), общий конструктив и 3D дизайн корпуса, прошивка (firmware) для микроконтроллера и приложение Андроид - все сделано 100% нашей компанией. Мы обычное российское юр.лицо (ООО).
Отливка пластика синей коробочки, травление ПП с частичной smd сборкой заказано по нашим моделям и схемам у наших южных соседей. smd компоненты, разъемы и припой тоже дальневосточные скорее всего. Как и паяльники в нашей мастерской.
Сам контроллер Bluetooth LE конечно буржуйский. Мы бы рады использовать китайский или отечественный, но нормально документированных альтернатив пока не нашли.
Идея, схема, разводка печатной платы (ПП), общий конструктив и 3D дизайн корпуса, прошивка (firmware) для микроконтроллера и приложение Андроид - все сделано 100% нашей компанией. Мы обычное российское юр.лицо (ООО).
Отливка пластика синей коробочки, травление ПП с частичной smd сборкой заказано по нашим моделям и схемам у наших южных соседей. smd компоненты, разъемы и припой тоже дальневосточные скорее всего. Как и паяльники в нашей мастерской.
Сам контроллер Bluetooth LE конечно буржуйский. Мы бы рады использовать китайский или отечественный, но нормально документированных альтернатив пока не нашли.
Наш прибор предполагает бытовое применение. Промышленной влагозащищенное исполнение корпуса не планировалось. Для обычной квартиры в коробе ванной прибор работает без проблем.
В случае повышенной влажности или конденсата Вы можете поместить модуль в небольшой ZIP-LOCK прозрачный пакет.
Если модуль все же будет залит водой, то достаточно выкинуть батарейки, промыть девайс и просушить. Там нет высоких напряжений или больших токов. С новыми батарейками должен заработать.
При проектировании корпуса, нас больше интересовала оригинальность, узнаваемость и простота. Может в будущем, если будет спрос, сделаем другой корпус.
Если модуль все же будет залит водой, то достаточно выкинуть батарейки, промыть девайс и просушить. Там нет высоких напряжений или больших токов. С новыми батарейками должен заработать.
При проектировании корпуса, нас больше интересовала оригинальность, узнаваемость и простота. Может в будущем, если будет спрос, сделаем другой корпус.
Да. Иначе у пользователя не будет возможности подойти и считать показания в любой момент. Но режим отправки информации в эфир настроен таким образом чтобы максимально экономить батареи. Этим обусловлена задержка в несколько секунд при считывании показаний смартфоном.
Это особенности непродуманной архитектуры операционной системы Андроид.
Без этого разрешения Андроид не позволяет приложению работать полноценно с интерфейсом и устройствами Bluetooth.
Приложенеи aTick никак не использует вашу геолокацию и не собирает такую информацию.
Если использовать достаточно качественный кабель с низким сопротивлением (медной жилой), то длина в несколько дополнительных метров не будет проблемой для регистрации импульсов из счетчиков в модуле aTick.
Но нужно понимать, что модуль низковольтный и с увеличением длины увеличивается вероятность наведения помех на кабель от работающего рядом оборудования. Заземление 1-го контакта повысит надежность.
В отзывах от реальных пользоваталей есть информация об успешном использовании с увеличеной длиной проводов.
Нас часто спрашивают о таком применении модуля. Нам трудно дать гарантию 100% работоспособности.
По температурным характеристикам aTick будет работать в таких суловиях.
Но корпус устройства не имеет защиты от воды, поэтому лучше его поместить в полиетиленовый пакетик ZIP-LOCK или что-то подобное прозрачное для Bluetooth сигнала.
В отзывах от реальных пользоваталей есть информация об успешном использовании в колодцах, но иногда и наоборот.
Вероятно есть зависимость от глубины расположения счетчика и модуля. Возможно имеет смысл "нарастить" провода контактов подключаемого счетчика, чтобы поднять сам модуль aTick повыше к поверхности, для более стабильной связи с мобильным приложением.
В любом случае, не торопитесь, попробуйте все варианты. Если вас не устроит модуль, свяжитесь с нами и мы без проблем вернем деньги.
Вероятно есть зависимость от глубины расположения счетчика и модуля. Возможно имеет смысл "нарастить" провода контактов подключаемого счетчика, чтобы поднять сам модуль aTick повыше к поверхности, для более стабильной связи с мобильным приложением.
В любом случае, не торопитесь, попробуйте все варианты. Если вас не устроит модуль, свяжитесь с нами и мы без проблем вернем деньги.
Мы полагаем, что цена aTick невысока. Цена меньше, чем стоимость заправки бака бензина, одного билета на концерт или среднего чека из супермаркета.
А пользоваться модулем вы будете много лет.
Также, не смотря на копактный размер, модуль aTick это высокотехнологичное устройство с современным микроконтроллером и,
достаточно сложным, программным обеспечением под разные платформы.
О счетчиках

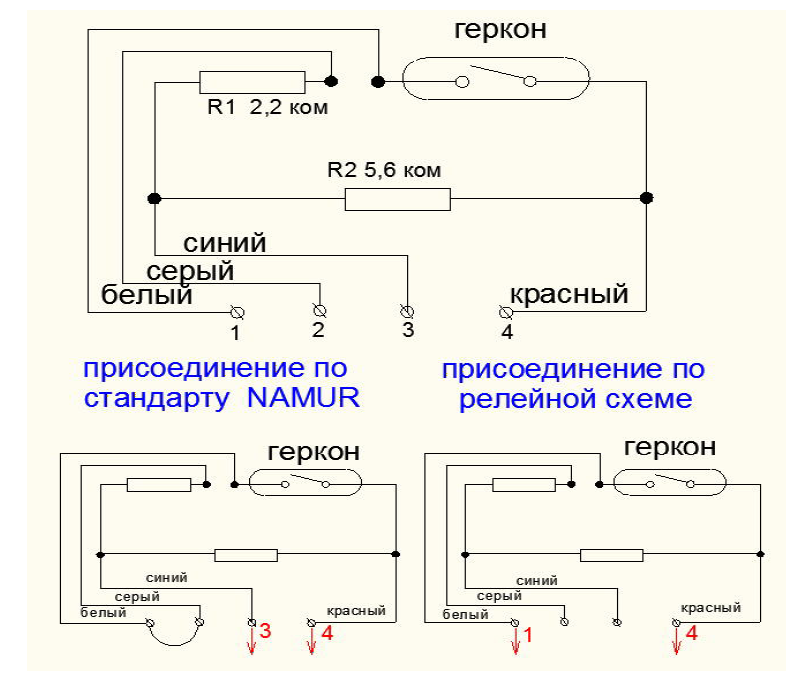

Счетчик ГЕРКОН просто замыкает-размыкает электрическое соединение на какую-то единицу отсчета при расходе (обычно каждые 0.01 м.куб.). При замыкании ГЕРКОН имеет минимальное сопротивление 0 Ом, при размыкании максимальное бесконечное сопротивление.
Счетчик НАМУР имеет четыре состояния: при замыкании сопротивление будет примерно 1.5 кОм, при размыкании 5.6 кОм. Другие два состояния нужны для определения обрыва или замыкания счетчика в высоконадежных системах.
Счетчик НАМУР имеет четыре состояния: при замыкании сопротивление будет примерно 1.5 кОм, при размыкании 5.6 кОм. Другие два состояния нужны для определения обрыва или замыкания счетчика в высоконадежных системах.
Мы попытались сделать модуль универсальным для поддержки обоих типов счетчиков. Но лучше и надежней если вы будете выбирать ГЕРКОН.
Со счетчиками НАМУР в редких случаях возникают проблемы, т.к. модуль aTick это низковольтное устройство и точное определение разности сопротивлений зависит от разных малопредсказуемых факторов: длина и качество проводов, температура, электрические помехи от окружающего оборудования и пр.
Если нет документации от производителя счетчика, то вам понадобится мультиметр с измерением сопротивления.
Мерим сопротивление между двух проводов счетчика:
- Если мультиметр показывает почти нулевое или бесконечное сопротивление, то это герконовый счетчик.
- Если сопротивление примерно 1.5 кОм или 5.6 кОм, то это НАМУР счетчик.
Да, можно. Каналы А и В позволяют подключать разные типы счетчиков независимо друг от друга.
Документация
|
документ
|
язык
|
размер
|
ссылка
|
|---|---|---|---|
| Руководство пользователя | Ru | 279K |
atick_manual_ru.pdf
|
| User Manual | En | 172K |
atick_manual_en.pdf
|
Приложение
Вы можете найти и установить приложение через официальный стор нужной платформы. Также ниже мы публикуем самые свежие версии приложения aTick для альтернативной установки.
|
платформа
|
версия
|
размер
|
ссылка
|
|---|---|---|---|
| Приложение aTick для Android | 1.16 | 3.9M | скачать ... |
| Интеграция aTick для Home Assistant | 0.0.2 | 17.0K | перейти ... |
| Приложение aTick для Linux | *** | *** | в разработке ... |
| Приложение aTick для iOS | *** | *** | в разработке ... |
| Приложение aTick для Windows | *** | *** | в разработке ... |
Заказ
Также Вы можете оформить заказ онлайн на нашем сайте и с вами свяжеться менеджер для уточнения деталейСпециальное предложение
Для производителей импульсных счетчиков высылаем экземпляр устройства бесплатно для теста с выпускаемой продукцией.
Оформите заказ или свяжитесь с нами любым удобным для вас способом.
